先日　ソロキャンで使用した101Cですが，炎の一部で不完全燃焼と思われる赤い炎が混じってました。

オカチャンにメンテ方法を教えていただいたので，そのあたりをいじってみました。



左が501　右が101　バーナーヘッドのサイズ　同じですよね。
燃料タンクのサイズと，予熱バーナーがあるかないかが違うだけです。

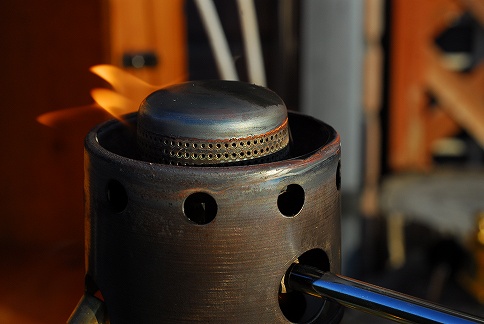

画像の左方向に向かって赤火が出てるのが分かりますか？
ちょっと，いじくってみたんですが，どうなりましたか・・・

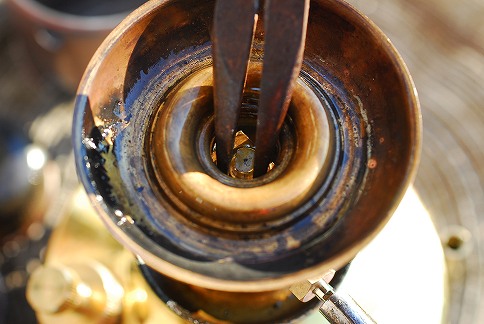

風防などを除いたバーナーヘッドはこんな感じになってます。
この中心から灯油が噴出してきて，燃焼するんですが，これが問題のようです。




ニードルという針状のモノが中心に出てますよね。
これが，噴出部のクリーニングもしてくれるようです。
これが，出入りすることにより，燃料の噴出量が調整されます。
キャブレターのようなモノですね(合ってるかなあ？)




ニップルを外してニードルを取り出してみようかとしましたが，取れないんですよね。





横から，工具を入れようにも空間が狭くて入りません。
これって，どうやって外せばいいんでしょうか？




仕方がないので，燃料がどこに向かって出てるかチェックしてみました。
やっぱり，斜めに出てますね！
この方向は，赤火の方向ですね。噴出量が偏って不完全燃焼していたようですね。


さて，先日DACHSさんから，燃焼不良の時の対処法について聞かれて上手く答えられなかったのですが，ちゃんとした点火方法について考えてみます。

大体，家で着火の練習をするときは上手くいっても，現場で点けようと思うと点かないことってありますよね。
現地での点火前の注意事項を，僕が経験した範囲で書いておきます。

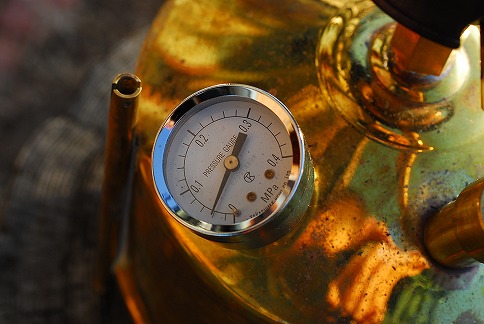

501をプレヒート用アルコールカップ1杯で内圧0.04Mpaから点火してみました。


『点火前』

出来るだけ風が吹かない場所を探しましょう。
タンク内圧は余り高くない状態にしておきましょう。
タンク下が地面に付いていないようにしましょう。
ヒーターユニットは外した方が点火しやすい気がします。
燃料コックは，一度に大きく動かさないようにしましょう。

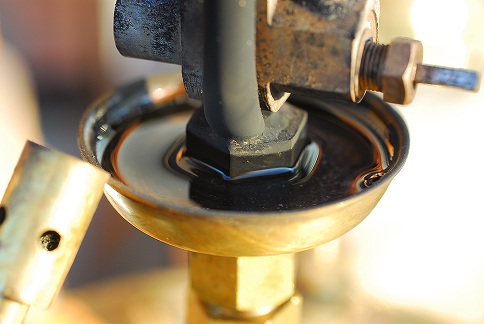

プレヒート中に少し燃料コックを開いた状態

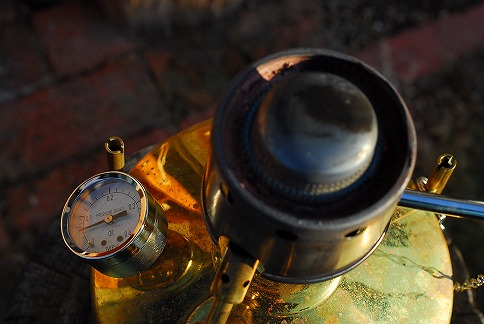

そのまま少し圧を上げた状態


『点火作業』

プレヒートは十分に行いましょう。
プレヒート中に，燃料コックを極わずか開いてみましょう。
極めて少し燃料が出ることによって赤火が出ます。
プレヒート用のアルコールが沸騰してきたら，赤火の状態から，点火が間近な雰囲気が感じられるようになります。
内圧を上げて，燃料が出るようにしてやります。
燃料のノブを触るより圧力を上げたほうが，燃料の噴出量を細かく制御できる気がします。
炎上しないようなら，そのまま0.1Mpaまで加圧してやれば，青火で燃焼してくれるような気がします。


うちで，やる分には簡単に点火出来るんですけどね。
なんで，現場に行くと炎上しちゃうのかなあ・・・。
奥深いです。


記事追記 081211PM06:05　：ライダーさんのブログに液体燃料を使った火器の燃焼について詳細な記事が上がってます。
よかったら，こちらを参考にしてください。
